str.

Najwięcej kłopotu sprawia zwykle ustawienie monitora lub

telewizora. Właściwe jego położenie ma największy wpływ na

komfort pracy. Monitor powinien znajdować się na wprost

operatora i jak najniżej, a jednocześnie w odległości co

najmniej 1 m od oczu użytkownika. Należy ponadto wyeliminować

możliwość powstawania na ekranie odblasków 2 okna lub lamp

znajdujących się w pomieszczeniu. Nieprzestrzeganie tych zasad

spowoduje bardzo szybkie zmęczenie podczas pracy.

Mając ustawiony cały sprzęt można przystąpić do jego

łączenia. Większość urządzeń peryferyjnych Atari posiada w tym

celu dwa jednakowe gniazda o nazwie "I/O CONNECTORS" lub

"INPUT/OUTPUT". Dzięki temu możliwe jest łączenie kolejnych

elementów systemu w łańcuch, którego jednym końcem jest

komputer, a drugim — zwykle — urządzenie posiadające tylko jedno

gniazdo (lub wtyk). Kolejność umieszczenia elementów w tym

łańcuchu nie ma żadnego znaczenia. Także włączanie urządzeń

pośredniczących nie jest potrzebne dla zapewnienia poprawnej

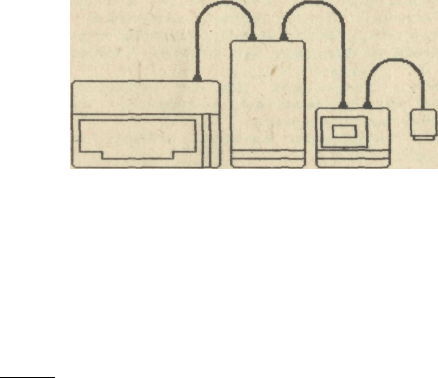

pracy urządzeń znajdujących się dalej od komputera. Przykład

takiego łańcucha jest pokazany na rysunku 1.1.

Rys.1.1. Przykład zestawienia systemu komputerowego

Niemal każde urządzenie systemu komputerowego Atari (oprócz

niektórych modeli magnetofonów i interfejsów) posiada własne,

odrębne zasilanie. Konieczne jest więc zapewnienie odpowiedniej

liczby gniazd sieciowych. Najwygodniejsze jest użycie

przedłużacza zakończonego kilkoma gniazdami, lecz możesz także

wykonać samodzielnie zestaw gniazd umieszczonych na wspólnej

podstawie, np. ze sklejki. Liczba gniazd powinna być większa od

niezbędnej, aby umożliwić rozbudowę systemu.

UWAGA: Pamiętaj, aby wszystkie przewody zasilające włożyć do

gniazd sieciowych dopiero po połączeniu wszystkich elementów

systemu.

1.2. Komputer

Większość złączy komputera znajduje się na jego tylnej

ściance, której wygląd jest przedstawiony na rysunkach 1.2 i

1.3. Najpierw należy sprawdzić, czy wyłączone jest zasilanie,

czyli, czy wyłącznik (poz. 1 na rys. 1.2 i 1.3) jest w połażeniu

"OFF". Następnie do gniazda "POWER" (2) włóż przewód zasilający

zakończony siedmiostykowym wtykiem DIN.
