str.

jest przy tym wyświetlany pod pięciolinią (VOICE #). Brak

dźwięku lub jego zakłócenia przy kontroli któregoś generatora

oznaczają jego uszkodzenie. Wyświetlane podczas testu kolejnych

generatorów obrazy powinny mieć jednakowe kolory.

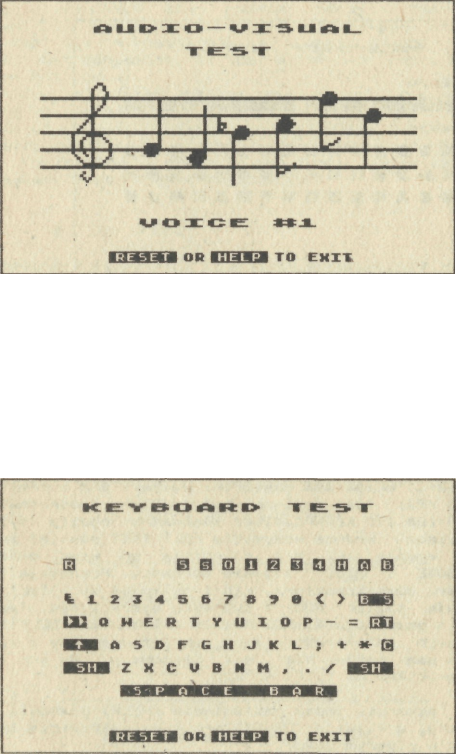

Rys.2.5. Test dźwięku i obrazu

Test klawiatury (KEYBOARD) pozwala na sprawdzenie działania

poszczególnych klawiszy. Na ekranie pojawia się schemat

klawiatury (rys. 2.6). Gdy naciśniesz klawisz, to odpowiadający

mu znak na ekranie przedstawiany jest w negatywie. Jeśli znak

się nie zmienia, to znaczy, że klawisz nie działa.

Ze względu a sposób działania klawiszy <SHIFT> i <CONTROL>

ich naciśnięcie jest sygnalizowane tylko przy jednoczesnym

naciśnięciu innego klawisza.

Rys.2.6. Test klawiatury

Pierwszy wiersz wyświetlonej na ekranie klawiatury zawiera

klawisze konsoli i niektóre klawisze specjalne, nieuwzględnione
